Ref.: E2A-M08KN04-M1-B1
Código JBV: 9896

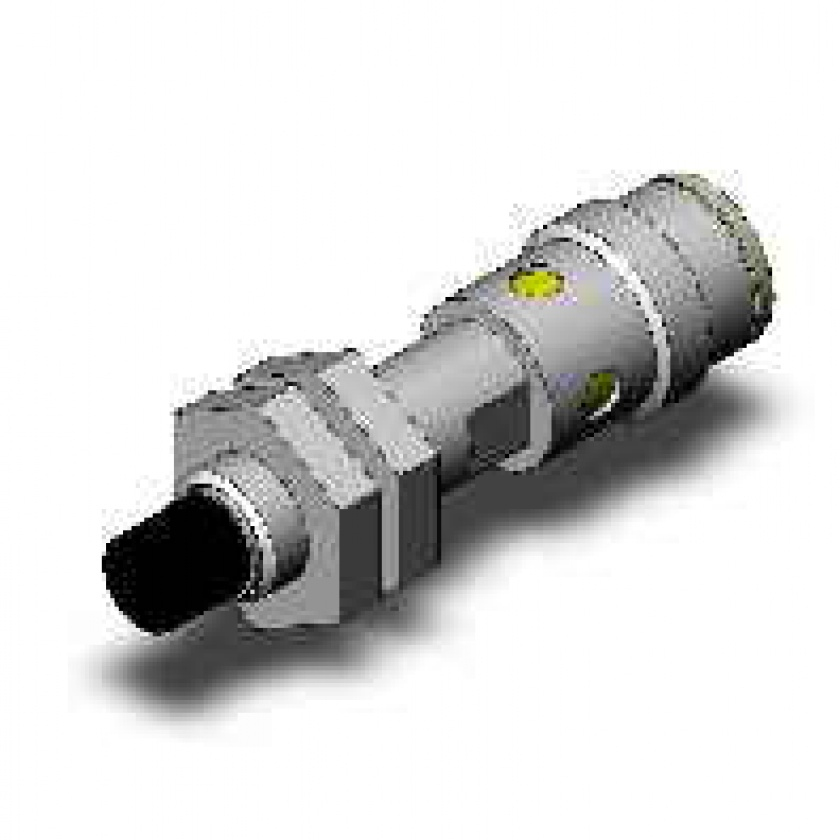

Sensor indutivo dc 3 fios,não faceado,4 pinos, material liga níquel latão, corpo curto, pnp, na, 10-30 vdc
Características
|
Escudo
|
Unshielded
|
|
Cilindro tipo de sensoriamento tamanho da cabeça
|
M8
|
|
método de detecção
|
tipo indutivo
|
|
Distância de detecção
|
4 mm -10%até +10%
|
|
Distância de ajuste
|
0-3.2 milímetros
|
|
Distância diferencial
|
10%machada distância de detecção
|
|
objeto de Sensoriamento
|
metais ferrosos (A sensibilidade diminui com o não-metais ferrosos.)
|
|
Padrão de detecção de objeto
|
Ferro 12 *12 *1 milímetro
|
|
Frequência de resposta (Média)
|
DC:1 kHz
|
|
A tensão de alimentação
|
12 a 24 VDC (ondulação (-pp):10%Máx.)
|
|
Intervalo de tensão
|
10-32 VCC
|
|
O consumo atual
|
10 mA máx.
|
|
Saída de controle (Tipo de Saída)
|
PNP saída de coletor aberto
|
|
Saída de controle (Capacidade de comutação)
|
0-200 mA
|
|
Saída de controle (Tensão residual)
|
(DC)2 Max V.(Sob corrente de carga com cabo de 2m)
|
|
Indicador
|
Indicador de funcionamento (amarelo)
|
|
Modo de operação
|
NO
|
|
circuito de protecção
|
supressor de picos de
Saída de curtoproteção do corte Alimentação proteção da polaridade reverce |
|
Padrão ou freqüência diferente
|
Standard
|
|
A temperatura ambiente
|
Operação:-40-70 CEL
Armazenamento:-40-85 CEL (sem congelação ou condensação) |
|
Umidade ambiente
|
Operação:35-95%RH
Armazenamento:35-95%RH (sem condensação) |
|
Influência da temperatura
|
+-10%Máx.distância de detecção na faixa de temperatura de -25 a +70CEL
+-15%Máx.distância de detecção na faixa de temperatura de -40 a +70CEL (Como base para a distância de detecção de 23CEL) |
|
influência da tensão
|
+-1%Máx.da distância de detecção na faixa de tensão nominal +-15%.(Como base para a distância de detecção na tensão de alimentação padrão)
|
|
Resistência de isolamento
|
50 M Min OHM.em 500VDC entre peças carregadas eo caso
|
|
Rigidez dielétrica
|
1000 VAC 50 /60 Hz durante 1 minuto entre as peças carregadas e no caso
|
|
Resistência à vibração
|
10 a 55 Hz,1.5 -mm de amplitude de casal para 2 horas cada, em X,Y,e Z
|
|
Resistência ao choque
|
1000m /s2 por 10 vezes cada um em X,Y,e Z
|
|
Grau de proteção
|
IEC60529:IP67
|
|
norma aplicável (Directiva da CE (Directiva de Baixa Tensão))
|
EN60947-1
EN60947-5 -2 |
|
Norma aplicável (Diretiva da CE (Diretiva CEM))
|
EMI:EN60947-5 -2
Cerco de Emissão:Grupo CISPR11 um classA EMS:EN60947-5 -2 Imunidade ESD:IEC61000-4 -2 Imunidade à RF-interferência:IEC61000-4 -3 Imunidade Perturbação:IEC61000-4 -6 Burst Imunidade:IEC61000-4 -4 Marcação CE:Equipadas |
|
norma aplicável (CCC marca)
|
Não equipado
|
|
Método de conexão
|
Conector M12 modelos
|
|
Peso (Pacotes de Estado)
|
aprox.20 g
|
|
Material (caso)
|
Latão niquelado
|
|
Material (sensores de superfície)
|
PBT
|
|
Material (porcas de aperto)
|
Latão niquelado
|
|
Material (Anilha)
|
Ferro zincado
|
|
Acessórios
|
Manual de Instruções
|
